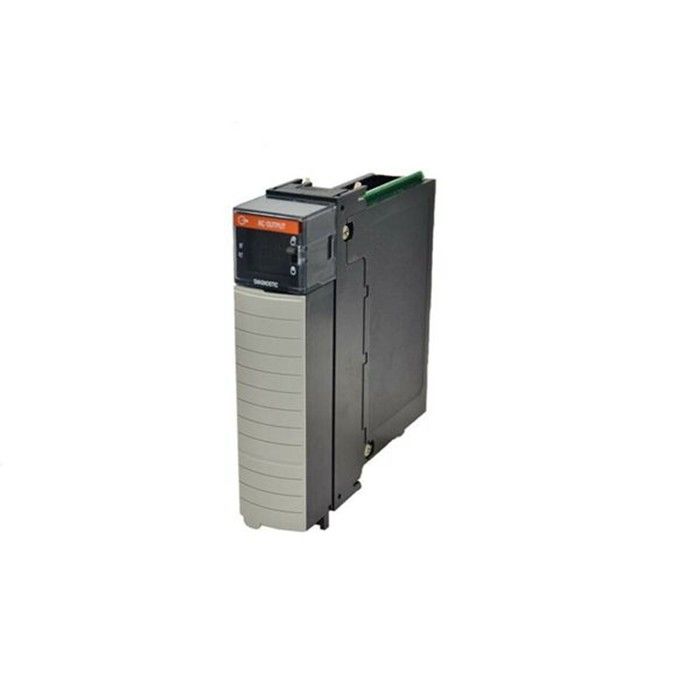

MVI56E-MNETは,Allen-Bradley ControlLogixプログラム可能な論理コントローラ (PLC) とのシームレスな統合のために設計された,ProSoft Technologyによって開発された特殊なModbus通信モジュールである.これは,ControlLogixシステムとModbus対応デバイス間の信頼性の高いデータ交換を可能にします.異なる産業通信プロトコルの間のギャップを埋める.
- ブランド: プロソフト・テクノロジー
- 製品シリーズ: MVI56E (ControlLogixのための拡張通信モジュール)
- 形状因数: 17 スロット ControlLogix チェーシ対応,Allen-Bradleyのモジュール式設計基準に従って
- 電力需要: ControlLogixのシャシのバックプレーンから電力を汲み取ります (外部電源は必要ありません)
- ターミナルインターフェース: 2 x RJ45 ポート (Modbus TCP/IP 通信用) と Modbus RTU のオプション端末ブロック (モデルの変数に応じて RS-232/RS-485 を介して)
- サポートされたプロトコル:
- Modbus TCP/IP (クライアントとサーバーモード)
- Modbus RTU (マスターモードとスレーブモード,シリアルインターフェースが搭載されている場合)
- データ転送率:
- イーサネット (Modbus TCP/IP):最大100 Mbps (10/100 Base-Tの自動検出)
- シリアル (Modbus RTU):最大115.2kbps (設定可能なボード速さ,パラリティ,ストップビット)
- データ容量: ControlLogix と Modbus デバイス間のデータマッピングのために最大 4,000 入力レジスタと 4,000 出力レジスタをサポート
- 接続の制限:最大32つの同時 Modbus TCP/IP クライアント接続 (複数の Modbus サーバーとの通信のために)
- 動作温度: 0°C から 60°C (32°F から 140°F)
- 貯蔵温度: -40°Cから85°C (-40°Fから185°F)
- 相対 の 湿度: 5%~95% (冷凝しない)
- 孤立: イーサネットポートとバックプレーンの間の1500V DC;シリアルポートとバックプレーンの間の250V DC
- 認証: UL 508 (産業用制御装置),CSA C22.2 No. 14-15,CE (EN 61000-6-2,EN 61000-6-4),ATEXゾーン 2/22 (危険領域の変種)
- 二重 の 役割 を 兼ね備える 柔軟性: モッドバスマスター/クライアントとスレーブ/サーバーの両方で動作し,多様なネットワークアーキテクチャに適応する.
- シームレスなシャシー統合: シャシのバックプレーン経由でControlLogixプロセッサと通信し,モジュールとPLCの間の外部配線を必要としない.
- 構成可能なデータマッピング: ユーザが特定のアプリケーションデータ要件に準拠するために,カスタムレジスタマップ (ProSoft Configuration Builder ソフトウェアを通じて) を定義することができます.
- 診断 ツール: 内蔵状態LED (電源,バックプレーン通信,イーサネットアクティビティ) とネットワーク問題のトラブルシューティングのためのソフトウェアベースの診断
- 解雇支援: コントロールロジックスの冗長なシャーシセットアップと互換性があり,重要なアプリケーションで中断のない通信を保証します.
制御Logix PLC との Modbus 通信を必要とする産業自動化システムに最適:
- 製造ラインにおけるModbus RTUセンサー (温度,圧力センサーなど) とのデータ交換
- 集中監視のためのModbus TCP/IP SCADAシステムとControlLogixの統合
- Modbus に対応する変速周波数ドライブ (VFD) やHVACシステム内のモーターコントローラとの通信
- ControlLogix と石油・ガス,水・廃棄水,食品加工産業における第三者の工業機器 (例えば,メーター,アクチュエーター) の間のデータ転送
