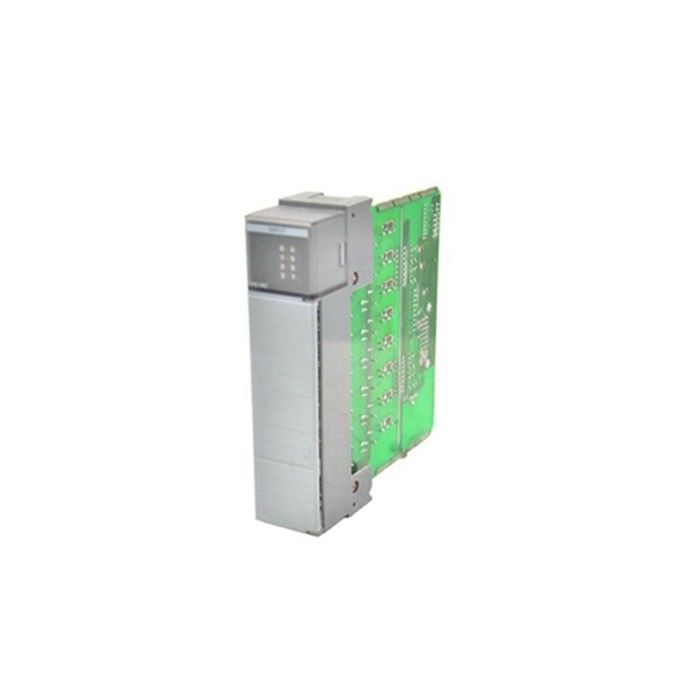

1746-IA8 Allen Bradley PLC / デジタル入力モジュール SLC 500 I/O モジュール シリーズ

SLC 500 I/O モジュール シリーズの Allen-Bradley 1746-IA8 モジュール デジタル入力モジュール

1746-IA8

Allen-Bradley 1746-IA8 は、プログラマブル ロジック コントローラ モジュールです。プログラマブルコントローラ用の8チャンネルデジタルAC入力モジュールで、汎用入力用途があります。動作電圧範囲は 85 ～ 132V AC です。コントローラ モジュールには、ステータス ディスプレイとオープン スタイルの筐体があります。コントローラの絶縁電圧は、通信回路で 500V DC、バックプレーンで 1500V AC です。実装はシャーシタイプで8チャンネル。コントローラ モジュールの電圧定格は 100 ～ 120V AC です。動作温度は華氏 32 ～ 140 度で、すべての標準機能を備えています。1746-IA8 ロジック モジュールの重量は 0.23 kg で、寸法は 5 インチ x 2 インチ x 6 インチ (13 cm x 5 cm x 15 cm) です。

1746-IA8 コントローラ モジュールの動作周波数は 47 ～ 63 Hz です。バックプレーン電流は 5V で 50mA、24V で 0mA です。モジュールの公称入力電流は、120V AC で 12mA に達します。最大オフ状態電流は 2 mA で、最大突入電流持続時間は 0.5 ms です。信号 ON 遅延は 35 ms で最大になり、信号 OFF 遅延は 45 ms で最大になります。ポイントあたり 0.27 ワットで、最小熱放散は 0.25 ワット、最大熱放散は 2.4 ワットです。30V ACの最大オフ状態電圧と最大0.8Aの突入電流で2mAの最大オフ状態電流を備えています。
