DC Allen Bradley 1746-IB8 デジタル入力モジュール SLC 500 シリーズ I/O モジュール

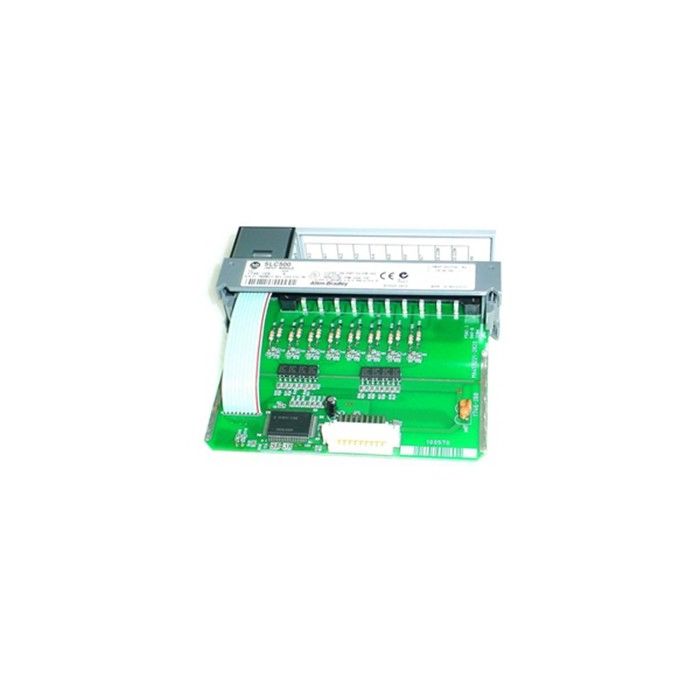

Allen-Bradley 1746-IB8 デジタル入力モジュール SLC 500 シリーズ I/O モジュール

1746-IB8

Allen-Bradley の 1746-IB8 SLC 500 デジタル DC 入力モジュールは、8 つの 24V DC 電流シンク入力を備えた SLC 500 I/O モジュール シリーズの DC 入力モジュールです。1746-IB8 の動作電圧範囲は 10 ～ 30 V DC で、公称電圧は 24 V DC で、バックプレーン電流は 5 V DC で 50 mA、24 V DC で 0.0 mA です。モジュールの各入力点での最大信号遅延時間は ON モードで約 8ms、OFF モードで約 8ms であり、回路内の最大 OFF 電圧は 5.0V DC です。1746-IB8 の最大オフ状態電流は 1mA で、動作時の公称入力電流は 24V DC で 8mA です。

1746-IB8 モジュールでは、各出力ポイントで最大 0.27W の電力消費があり、モジュールの総熱放散は 1.3W で、1 時間あたりの熱放散は 4.4 BTU です。1500V AC の絶縁耐圧と、500V でテストされた通信回路間および 1500V AC でのバックプレーンと入力間の絶縁を備えています。1746-IB8 モジュールの動作温度範囲は 0 ～ 60 °C (32 ～ 140 °F)、5 ～ 95% の結露なき湿度です。動作時の振動は 57 ～ 500Hz で 2.5G、耐衝撃性は 30G です。1746-IB8 は UL および CE 認定を受けており、NEMA 規格 ICS 2-230 でテストされたノイズ耐性を備えています。
