1746-HS Allen Bradley PLC ODS SLC 500 IMC 110 モーションコントロールシステム

Allen Bradley 1746-HS は SLC 500 IMC 110 モーション コントロール システムです

1746-HS

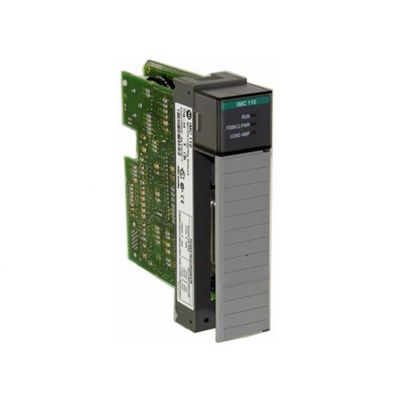

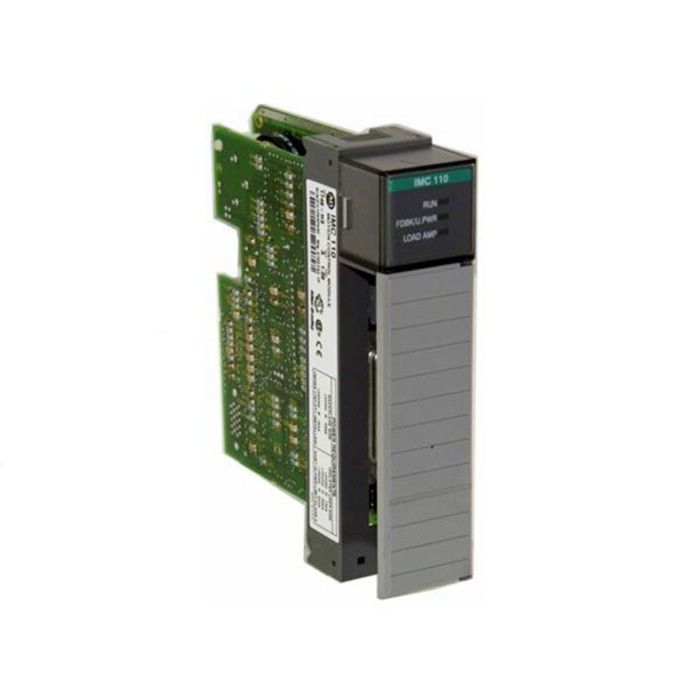

Allen Bradley 1746-HS は、SLC 500 システム用の IMC 110 モーション コントロール モジュールです。24 ボルトの DC 入力と出力があり、バックプレーン電流は 5 ボルト DC で 300 mA、24 ボルト DC で 104 mA です。入力周波数が 300 kHz で更新時間が 4.8 ミリ秒の場合、ステップ応答は入力で 100 ミリ秒、出力で 2.5 ミリ秒です。SLC 500 システム シャーシに取り付けるには 1 つのスロットが必要で、SLC 5/01 および SLC 5/02 プロセッサを除くすべての SLC プロセッサと互換性があります。インクリメンタル、アブソリュート、または速度移動のアプリケーションに応じて、1746-HS をプログラム可能にすることができます。

1746-HS モーション コントロール モジュールはオフライン開発システム (ODS) を使用します。これにより、ユーザーは互換性のあるコンピュータを利用して、調整可能なマシン パラメータ (AMP) およびモーション管理言語 (MML) ファイルを作成、編集、および文書化できます。通信には、RS-485 ポートを使用して AMP および MML ファイルを直接ダウンロードします。また、後で使用するためにバックアップされたプロジェクトの復元もサポートしています。

1746-HS モジュールは常に I/O 更新を使用して、SLC に作業プロセスを通知します。機能を向上させるには、SLC プロセッサーにできるだけ近づける必要があり、清潔で乾燥した環境での使用を想定しています。このユニットは摂氏 0 ～ 60 度の温度で動作し、30 g の動作衝撃があります。
