SLC 500 I/O シャーシ Allen Bradley PLC 1746-A10 10 スロット対策

Allen-Bradley 1746-A10 SLC 500 シャーシ 10 スロットのサイズ 6.73 X 15.34 X 5.71 インチ

1746-A10

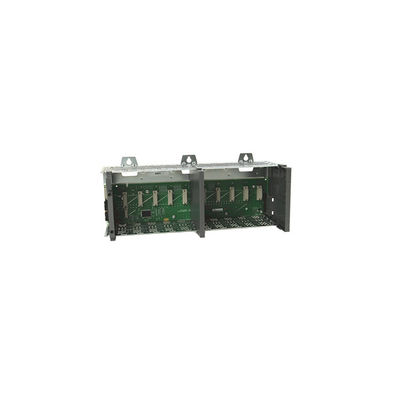

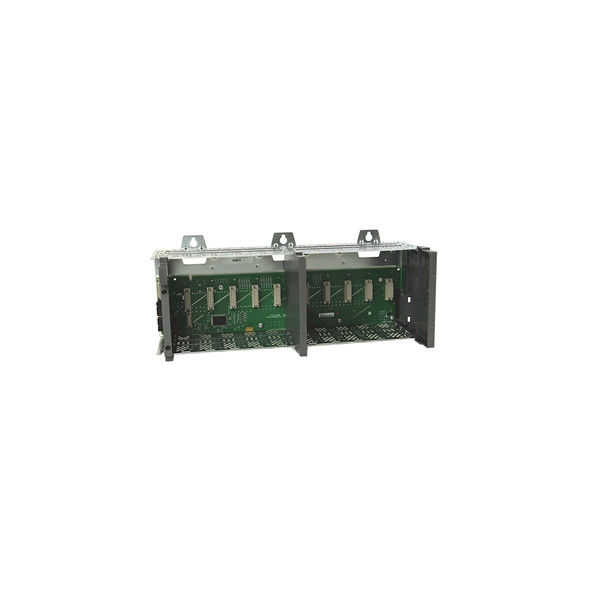

1746-A10 は、SLC 500 Modular Programmable Logic コントローラーs (PLC) プラットフォームで使用される Allen-Bradley 製のシャーシです。

このハードウェアは、バックプレーンの電力を接続されたモジュールに分配するための電子回路と相互接続スロットをホストします。電源を除いて、最大 10 個の SLC 500 モジュールを収容できます。電源には、ハードウェアの左端に別の取り付けスロットがあります。SLC 500 電源のみ、このハードウェアでのみ使用できます。

1746-A10 などの SLC 500 シャーシでは、1746-C9 および 1746-C7 拡張ケーブルを使用してシャーシの接続または拡張が可能です。最大 3 つの SLC シャーシを接続でき、合計で最大 30 の SLC 500 モジュールになります。各シャーシには個別の電源が必要です。

シャーシを取り付けるときは、上部と下部の両方のスペースに 15.3 cm または 6.0 インチの取り付けスペース、側面に 10.2 cm または 4.0 インチのスペースを確保してください。別の SLC シャーシの横に取り付ける場合は、7.7 cm ～ 10.2 cm または 3.0 ～ 4.0 インチのクリアランスを維持してください。

シャーシを取り付けるときは、M4 または M5 ネジとスター ワッシャを使用します。シャーシをスライドさせ、ネジを締めてシャーシを取り付け位置にロックします。各シャーシは、接地バーまたは適切に設計された中央接地を使用して適切に接地する必要があります。
