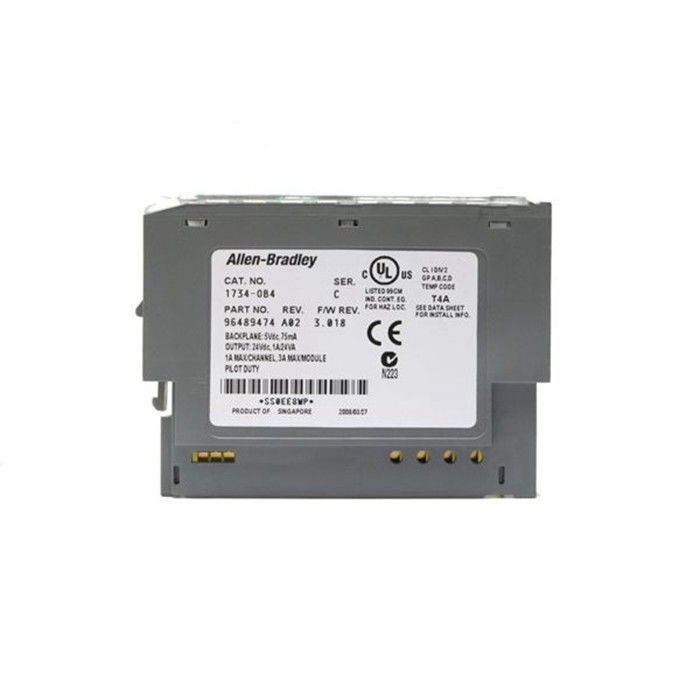

24V Allen Bradley PLC 1734-OB4 POINT I/O デジタル DC ソース出力モジュール

Allen-Bradley 1734-OB4 POINT I/O デジタル 24V DC ソース出力モジュール

1734-OB4

1734-OB4 は、Rockwell Automation 製の POINT IO 製品ファミリに属する​​プログラマブル ロジック コントローラ (PLC) モジュールです。このモジュールは、パイロット ランプ、ソレノイド作動装置、リレー、ブザー、ホーン、サイレン、アナンシエーター、およびその他のコンポーネントなどの電気負荷およびアクチュエーターに通電または作動させるために使用される POINT IO 24VDC ディスクリート出力モジュールです。
このモジュールは、4 つの 24VDC ソース モジュールで構築されています。また、各チャネルのアクティビティを示すために使用される各チャネル専用の 4 つのステータス インジケータもあります。また、モジュールとネットワークのステータス フィードバックを提供するための 2 つの緑または赤のステータス インジケータもあります。
このモジュールに必要な配線ベース アセンブリは、1734-TB または 1734-TBS です。モジュールは、POINT IO 通信アダプタを含むこれらのアセンブリなしでは操作できません。コンパクトロジックス および ControlLogix コントローラ プラットフォームで使用できます。
このディスクリート出力モジュールのレジスタ サイズは 1 バイトです。チャネル 0、1、2、および 3 は、それぞれビット 0、1、2、および 3 に割り当てられます。ビット 4、5、6、7 などの残りのビットは使用されません。この出力レジスタは、メイン コントローラのレジスタ テーブルでアクセスできます。
Allen-Bradley 1734-OB4 は、4 つの非絶縁ソース出力チャネルを備えた POINT IO モジュールです。公称電圧は DC 24 ボルトで、オン状態の電圧範囲は DC 10 ～ 28.8 ボルトです。その最大オン状態電圧降下は 0.2 ボルト DC です。チャネルあたりの最小オン状態電流は 1.0 mA で、オフ状態電圧ピークは 28.8 ボルト DC です。出力電流定格は、出力あたり 1.0 アンペアで、モジュールあたり最大 3.0 アンペアを超えません。1734-OB4 には、出力ステータス用の 4 つの黄色と、モジュールおよびネットワーク ステータス用の 2 つの緑/赤のさまざまなインジケータ ライトが付属しています。モデルのターミナル ベース スクリュー トルク質量は 0.8 Nm (1 インチで 7 ポンド) です。その電力消費は 1.2 W で 28.8 ボルト DC であり、熱放散は 28.8 ボルト DC および 4.1 BTU/時で最大です。
