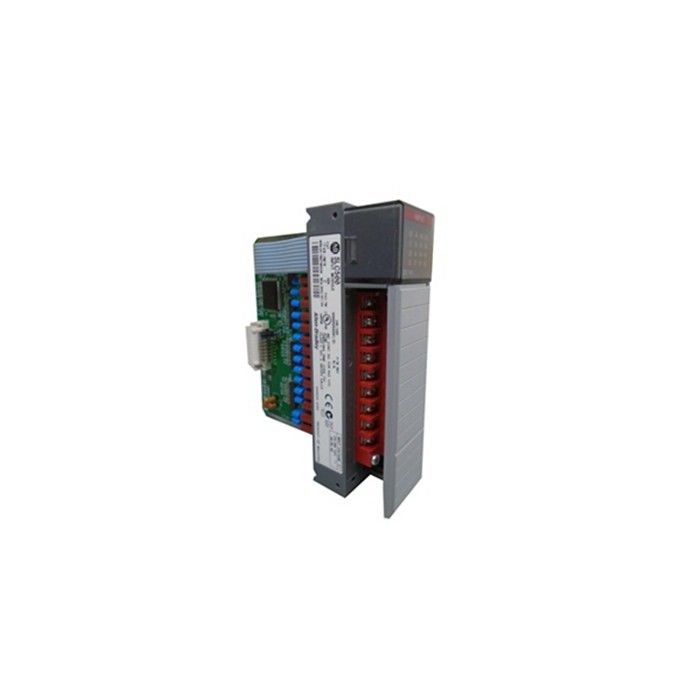

200 / 240 ボルト AC Allen Bradley 1746-IM16 SLC 500 ディスクリート入力モジュール

Allen-Bradley 1746-IM16 は SLC 500 ディスクリート入力モジュールです

1746-IM16

Allen-Bradley 1746-IM16 は、SLC 500 AC 入力モジュールです。このモジュールは、特にディスクリート入力モジュールであり、1 つのグループに 16 の入力チャンネルを備えています。この入力モジュールの各チャネルは、入力電圧範囲 170 ～ 265 ボルト AC、47 ～ 63 ヘルツ、公称入力信号 200 / 240 ボルト AC で動作します。

このモジュールは、どの SLC 500 シャーシにも適合します。SLC 500 プロセッサが取り付けられているローカル ラックに取り付けることができます。SLC 500 拡張ラックに、または大規模な制御システムの分散型 I/O システムのコンポーネント モジュールとして。バックプレーンの消費電流は 0.085 アンペア @ 5 ボルト DC です。各チャネルは、オフからオンへの状態変化で 35 ミリ秒、オンからオフへの遷移で 45 ミリ秒の信号遅延を示します。最大オフ状態電圧は AC 50 ボルト、最大オフ状態電流は 2 ミリアンペアです。さらに、モジュールの入力電流は公称 240 ボルト AC で 12 ミリアンペアであり、最大持続時間 5 ミリ秒で 1.6 アンペアの最大突入電流に耐えることができます。

このモジュールは、モジュールの入力チャネルに向けて 200/240 ボルト AC を供給する信号装置とのインターフェースに理想的に使用されます。DC入力デバイスにも使用できます。ただし、外部介在リレーを設置し、介在リレーの接点に AC 電圧を供給する必要があります。このモジュールで許可されるインストール インスタンスの数に特定の制限はありません。これは主に、ホスト プロセッサが対応できる I/O の数と組み込みメモリのサイズに依存します。

このコンテンツは dosupply.com によって作成および編集されたものであり、コピーすることはできません。
