1715-AENTR Allen Bradley モジュール Bulletin 1715 冗長 I/O モジュール

Allen-Bradley 1715-AENTR Bulletin 1715 冗長 I/O モジュール

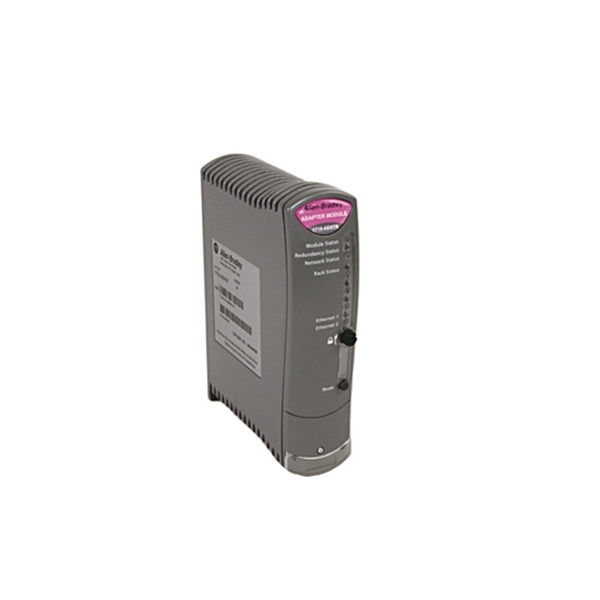

1715-AENTR

1715-AENTR イーサネット アダプタ モジュールは、1715 冗長 I/O システム用に Allen-Bradley によって製造されています。このモジュールは、自動検知機能を備えたデュアル イーサネット通信ポートを介して、デバイス レベル リング (DLR) または開始トポロジーをサポートします。これは、冗長 I/O モジュールに出入りするすべてのイーサネット I/P メッセージに対する「プロキシ」モジュールとして機能します。
この冗長 I/O ファミリは、プログラマブル オートメーション コントローラ (PAC) の ControlLogix ファミリ用に特別に設計されています。冗長 I/O システムと冗長通信ネットワークを実装することで、プロセスのアップタイムが増加し、不要なシステム ダウンタイムのリスクが軽減されます。
ただし、このモジュールをシンプレックス モードで使用すると、冗長イーサネット ネットワークが実現されます。単一のアダプター モジュールの障害は、通信ネットワーク全体を混乱させます。デュプレックス モードで使用する場合、2 つのモジュールのうちの 1 つが故障しても、通信ネットワークには影響しません。これにより、システムの可用性が向上します。
1715 モジュール ファミリと 1715-AENTR の使用は、最新のより重要なシステムに最適です。このシステムでは、アクティブな I/O モジュールの切り替えが 1715 バックプレーンのインテリジェントなセンシングと検出によって行われるため、I/O のクロス ケーブル接続は必要ありません。ControlLogix ファミリは、ネイティブ冗長コントローラおよび通信システムの実装を既にサポートしていますが、冗長 I/O を実装することはできません。これが、1715 システムが Allen-Bradley によって開発された理由です。
1715-AENTR は、1715 ラックの左端に配置されます。
